在现代建筑设计与施工中，防火门与玻璃门不仅承担着基本的功能性作用，更是空间美学与安全标准的重要体现。精品防火门与玻璃门的设计，尤其注重细节、材料与工艺的完美结合。一套完整的CAD剖面节点大样施工图及平面图，是确保设计理念精准落地、施工质量得以保障的核心技术文件。本文将深入探讨其设计要点、图纸构成以及如何高效获取与利用这些关键资源。

一、 设计核心：剖面节点与大样图的重要性

剖面节点大样图是施工图的灵魂所在。它通过局部剖切或放大的方式，清晰展示出门体与墙体、地面、门框等连接部位的详细构造、材料层次、固定方式及尺寸关系。对于精品防火门，节点图必须严格遵循国家防火规范，明确标注防火材料（如防火岩棉、膨胀密封条）的规格、安装位置以及五金配件（如防火铰链、闭门器）的选型与固定方法。对于玻璃门，则需重点表现玻璃的安装槽口、承重结构、密封胶条以及安全玻璃的标识等。精准的节点设计是避免热桥效应、确保气密性、水密性和结构安全性的关键。

二、 图纸体系构成：从平面到剖面的完整表达

一套标准的施工图设计通常包含以下层级：

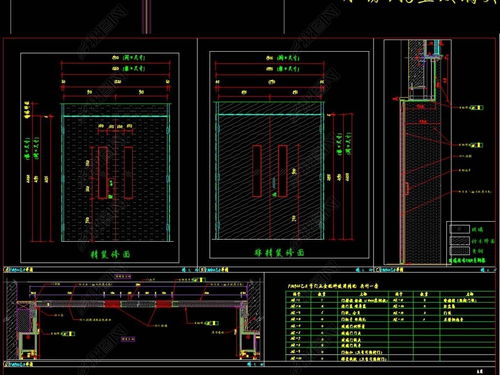

1. 平面布置图：在建筑平面图中，清晰标示出门的编号、开启方向（如平开、推拉）、洞口尺寸以及与其他构件的关系。这是施工放线的基准。
2. 立面图/门样图：展示门的正立面外观，包括门扇划分、玻璃样式、拉手位置、装饰线条等，体现设计效果。
3. 剖面图：纵向或横向剖切门体，展示门扇、门框、门槛的完整剖面结构及与墙体的关系。
4. 节点大样图：对上述剖面中的关键连接点、复杂部位进行放大细化绘制，是施工人员直接依循的工艺指南。例如：门框与墙体连接节点、地弹簧安装大样、玻璃与型材固定节点等。

三、 CAD设计要点与规范

设计时应采用标准化图层、线型与标注样式，确保图纸清晰、规范。

• 材料标注：所有材料需用引线明确标注名称、规格、型号及标准。
• 尺寸标注：包括定位尺寸、定形尺寸及总尺寸，必须完整且无误。
• 索引系统：平面图、立面图上的详图索引应与具体的节点大样图编号一一对应，形成逻辑严密的图纸系统。
• 规范引用：在图纸说明中明确列出所依据的防火、建筑、门窗设计施工规范图集编号。

四、 优质资源获取与应用建议

“下载”现成的CAD图纸可以作为宝贵的学习参考和设计起点，但必须根据具体项目进行调整与验证。

1. 来源选择：优先从权威平台、知名厂商官网、正规设计图库或标准图集（如国标图集）获取资源。这些资源通常更规范、可靠。
2. 筛选与验证：下载后，务必仔细核对图纸的规范性、技术标准的时效性（尤其是防火等级要求），并评估其是否适合自己的项目条件（如墙体类型、装饰要求）。
3. 本地化修改：切勿直接套用。必须依据项目实际的结构条件、材料供应情况和当地规范，对节点做法、尺寸、材料规格进行校核与修改。
4. 集成与出图：将修改确认后的门详图，作为外部参照或图块，整合到项目的总施工图文件中，保持图纸的一致性。

五、

精品防火门与玻璃门的CAD施工图设计，是一项融合了安全科学、建筑技术与美学细节的专业工作。深入理解节点构造原理，熟练掌握CAD制图规范，并善于利用与甄别优质的设计资源进行再创造，是每位建筑师、工程师和绘图员提升设计质量与施工效率的必经之路。精准的平面图与剖面节点大样，最终将指引工匠们铸造出既安全坚固又精致美观的建筑门户。
